Zásuvka dávkovače pracího prostředku

Originální zásuvka dávkovače pracího prostředku B/S/H/ 00700823 je určena pro vybrané pračky a kombinované pračky se sušičkou Bosch, Siemens a další konstrukčně kompatibilní spotřebiče skupiny B/S/H/.

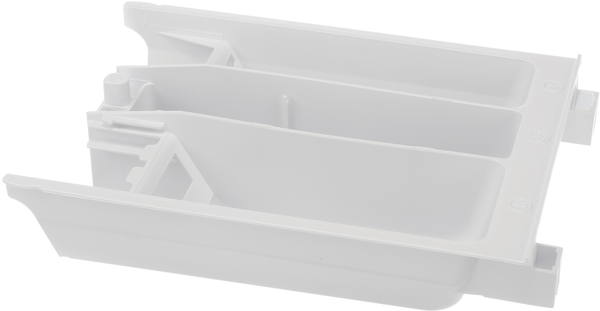

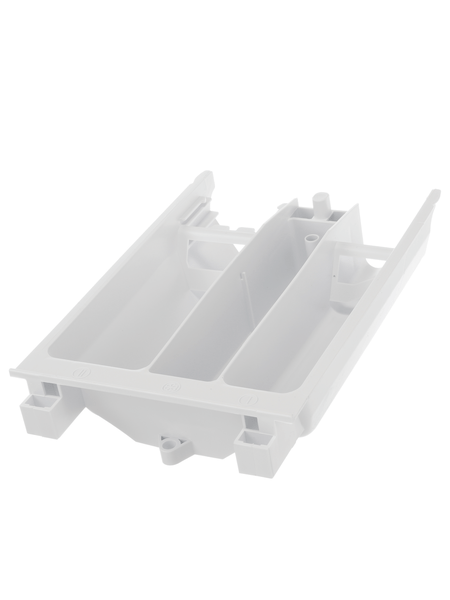

Bílá plastová zásuvka se zasouvá do dávkovacího prostoru v přední části spotřebiče. Obsahuje oddělené komory pro prací a ošetřovací prostředky, které jsou během programu postupně vyplachovány přiváděnou vodou do prací vany.

Katalogové číslo 00700823 označuje samotnou výsuvnou dávkovací zásuvku. Pohledové přední čelo, madlo a některé vkládací nebo sifonové díly mohou být samostatnými součástmi a podle konkrétního modelu se přendávají z původní zásuvky.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• výsuvná zásuvka dávkovače pracích prostředků,
• určená pro vybrané pračky a pračky se sušičkou,
• tři oddělené dávkovací komory,
• umožňuje oddělené vložení pracího prostředku a aviváže,
• vede přiváděnou vodu přes příslušnou komoru dávkovače,
• bílé plastové provedení,
• tvarované boční vodicí lišty,
• provedení bez pohledového předního čela,
• mechanická součást bez elektrického zapojení,
• snadno vyjímatelná pro běžné čištění,
• orientační rozměry 255 × 170 × 60 mm,
• dodává se jako jeden samostatný díl.

Princip fungování

Zásuvka je zasunuta do pevného tělesa dávkovače umístěného v horní přední části pračky. Jednotlivé komory zásuvky jsou umístěny pod vodními kanály dávkovacího tělesa.

Během pracího programu řídicí elektronika otevírá příslušné napouštěcí ventily. Voda následně:

• vstupuje do horní části dávkovače,
• protéká určenými tryskami nebo kanály,
• vyplachuje obsah zvolené komory zásuvky,
• odvádí prací prostředek nebo aviváž do vany pračky,
• pokračuje prostřednictvím spojovací hadice do pracího prostoru.

Zásuvka sama množství vody ani pracího prostředku elektronicky nereguluje. Správné vyplachování závisí také na napouštěcích ventilech, vodních kanálech, tlaku vody, čistotě dávkovače a průchodnosti spojovacích hadic.

Dávkovací komory

Zásuvka obsahuje tři oddělené prostory. Jejich přesné použití se řídí symboly a označením na konkrétním spotřebiči.

Obvykle jsou určeny pro:

• hlavní praní,
• předpírku nebo doplňkový prací prostředek,
• aviváž nebo jiný tekutý ošetřovací prostředek.

Do jednotlivých komor vkládejte pouze prostředky určené výrobcem pračky. Dodržujte označení maximální hladiny a doporučené dávkování uvedené na obalu pracího prostředku.

Rozložení komor se může od novějších praček lišit. Před prvním použitím nové zásuvky proto porovnejte její označení s návodem konkrétního spotřebiče.

Sifonový systém aviváže

Komora pro aviváž obvykle spolupracuje se samostatným sifonovým nebo přepadovým dílem. Po dosažení potřebné hladiny vody vznikne sifonový účinek, který obsah komory odvede do prací vany.

Pro správnou funkci musí být:

• sifonová vložka správně nasazená,
• vnitřní kanál sifonu průchodný,
• komora naplněná maximálně po vyznačenou úroveň,
• zásuvka zasunutá do správné koncové polohy,
• vodní trysky nad komorou čisté.

Pokud sifonový díl není součástí nového balení, může být podle konkrétního spotřebiče nutné přendat jej z původní zásuvky nebo objednat samostatně.

Rozdíl mezi zásuvkou a tělesem dávkovače

Zásuvka 00700823 je vyjímatelná část, do které uživatel vkládá prací prostředek a aviváž.

Těleso dávkovače je pevně namontovaná součást uvnitř pračky. Obsahuje vodní kanály, trysky a připojení k napouštěcím ventilům a odtokové hadici dávkovače.

Horní kryt dávkovače rozvádí přiváděnou vodu do jednotlivých komor zásuvky.

Přední čelo zásuvky tvoří viditelnou část ovládacího panelu nebo nábytkového provedení spotřebiče. U dílu 00700823 není automaticky součástí dodávky.

Sifonová vložka je samostatný vnitřní prvek používaný především v komoře pro aviváž.

Před objednáním je proto nutné určit, zda je poškozena pouze výsuvná zásuvka, nebo také její čelo, sifon, vodicí těleso či celý dávkovací komplet.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 00700823
• Zkrácené označení: 700823
• Typ výrobku: zásuvka dávkovače pracích prostředků
• Další označení: násypka, dávkovací zásuvka, přihrádka na prací prostředek, detergent drawer
• Typ spotřebiče: pračka nebo kombinovaná pračka se sušičkou
• Provedení spotřebiče: zejména vybrané vestavné modely
• Počet hlavních komor: 3
• Materiál: technický plast
• Barva: bílá
• Provedení čela: bez pohledového předního panelu
• Elektrické zapojení: bez elektrického připojení
• Orientační hmotnost: přibližně 241 g
• Prodejní jednotka: 1 kus

Rozměry zásuvky

Orientační rozměry dílu jsou:

• délka přibližně 255 mm,
• šířka přibližně 170 mm,
• výška přibližně 60 mm,
• hmotnost přibližně 241 g.

Rozměry mohou být v jednotlivých katalozích uváděny v odlišném pořadí podle směru měření.

Při porovnávání s původní zásuvkou zkontrolujte zejména:

• celkovou délku zásuvky,
• šířku mezi bočními vodicími částmi,
• výšku jednotlivých komor,
• tvar předních upevňovacích bodů,
• polohu dorazu nebo uvolňovacího prvku,
• tvar bočních vodicích lišt,
• uspořádání vnitřních přepážek,
• polohu sifonového prostoru,
• katalogové přiřazení k úplnému E-Nr. spotřebiče.

Samotná shoda přibližných rozměrů nezaručuje kompatibilitu. Zásuvky mohou mít podobnou velikost, ale odlišný profil vodicích lišt, upevnění předního čela nebo rozložení komor.

Označení na výrobku

Na plastovém dílu se může nacházet výrobní nebo konstrukční označení:

• 14 890 1785 00

Toto označení může být vyražené nebo vylisované přímo v plastu. Jde o výrobní či konstrukční údaj a nemusí představovat objednací číslo náhradního dílu.

Pro objednání je rozhodující originální servisní číslo:

• 00700823
• 700823 – zkrácený zápis bez úvodních nul.

Materiál a konstrukce

Zásuvka je vyrobena z bílého technického plastu. Materiál umožňuje vytvoření přesně tvarovaných komor, vodicích lišt a upevňovacích prvků a současně odolává běžnému působení vody a pracích prostředků.

Konstrukci tvoří zejména:

• tři oddělené dávkovací komory,
• vnitřní přepážky,
• boční vodicí části,
• zadní výtokové a přepadové plochy,
• prostor pro sifonovou vložku,
• přední upevňovací body pro pohledové čelo,
• doraz nebo část uvolňovacího mechanismu,
• výztužné profily zajišťující tvarovou stabilitu.

Plastové západky a vodicí prvky mohou být po letech používání křehčí. Při demontáži původního čela a vložek proto postupujte bez nadměrného páčení.

Obsah dodávky

Katalogové číslo 00700823 označuje:

• 1× originální bílou zásuvku dávkovače pracích prostředků.

Katalogové provedení je dodáváno bez pohledového předního čela.

Součástí katalogového čísla nemusí být:

• přední dekorativní panel nebo madlo zásuvky,
• sifonová vložka aviváže,
• vložka pro tekutý prací prostředek,
• horní část tělesa dávkovače,
• spodní těleso dávkovače,
• napouštěcí ventily,
• vodní hadice,
• spojovací hadice mezi dávkovačem a vanou,
• upevňovací šrouby nebo další části spotřebiče.

Před montáží porovnejte skutečný obsah balení s původní zásuvkou. Nepoškozené čelo, sifon a další vložky se podle konstrukce spotřebiče obvykle přendávají ze starého dílu.

Katalogová a alternativní označení

Originální objednací číslo B/S/H/:

• 00700823

Zkrácený zápis:

• 700823

Ve veřejně dostupných katalogových podkladech není u dílu 00700823 spolehlivě potvrzené starší nahrazované servisní číslo B/S/H/.

V některých odborných katalozích se u konstrukčně shodného provedení objevuje také reference:

• Smeg 769210443

Tato reference není nahrazovaným katalogovým číslem B/S/H/. Jde o označení používané jiným výrobcem nebo distribučním systémem. Kompatibilitu nelze určit pouze podle této křížové reference.

Kdy je vhodná výměna?

Výměna zásuvky může být potřebná, pokud:

• je plastová zásuvka prasklá,
• je některá komora proděravěná nebo deformovaná,
• jsou ulomené boční vodicí části,
• je poškozené upevnění předního čela,
• zásuvka se při vysouvání zasekává,
• nedrží ve správné poloze,
• nelze správně nasadit sifonovou vložku,
• je poškozený doraz nebo uvolňovací mechanismus,
• zásuvka samovolně vyjíždí z dávkovače,
• jsou na plastu neodstranitelné usazeniny nebo plíseň,
• původní zásuvka zcela chybí.

Pokud prací prostředek nebo aviváž zůstává po programu v zásuvce, nemusí být příčinou samotná zásuvka. Nejprve zkontrolujte sifon, vodní trysky, tlak vody, napouštěcí ventily a průchodnost dávkovacího systému.

Projevy znečištěného dávkovače

Údržba zásuvky nebo celého dávkovacího prostoru může být potřebná, pokud:

• v jednotlivých komorách zůstává voda,
• aviváž není během programu odebrána,
• prací prášek zůstává slepený v zásuvce,
• tekutý prostředek vytéká příliš brzy,
• v zásuvce se tvoří černá plíseň,
• z prostoru dávkovače vychází nepříjemný zápach,
• voda přetéká přes přední okraj,
• při napouštění voda stříká mimo zásuvku,
• zásuvka se obtížně vysouvá kvůli usazeninám.

Tyto projevy bývají často způsobeny zaschlým pracím prostředkem, znečištěným sifonem nebo zanesenými vodními otvory v horním tělese dávkovače.

Možné příčiny poškození

Zásuvka se může poškodit zejména:

• prudkým vysunutím až za doraz,
• nesprávným uvolněním při demontáži,
• páčením šroubovákem,
• zavíráním s nesprávně nasazenou vložkou,
• nánosem tvrdých usazenin v bočních vodicích částech,
• použitím agresivního chemického prostředku,
• mytím ve velmi horké vodě,
• nesprávným nasazením předního čela,
• dlouhodobým stárnutím plastu,
• pádem demontované zásuvky na tvrdou podlahu.

Pokud se nová zásuvka zasouvá s velkým odporem, nepoužívejte násilí. Zkontrolujte čistotu a tvar pevného tělesa dávkovače a správné nasazení všech přenesených vložek.

Rozlišení závad dávkovacího systému

Poškozená výsuvná zásuvka se obvykle projevuje prasklinami, ulomenými vodítky, netěsností komor nebo problémy s nasazením čela.

Znečištěný sifon aviváže může způsobit, že aviváž zůstane v komoře nebo je odebrána pouze částečně.

Zanesené horní vodní trysky mohou způsobit nedostatečné vyplachování pracího prostředku.

Vadný napouštěcí ventil může vést k tomu, že do některé komory nepřitéká voda nebo je její proud příliš slabý.

Ucpaná hadice mezi dávkovačem a vanou může způsobit přetékání vody přes přední část zásuvky.

Nesprávně vyrovnaná pračka může způsobovat zadržování menšího množství vody v zásuvce.

Výměna zásuvky odstraní pouze závadu samotného plastového dílu. Nevyřeší poruchu ventilů, hadic nebo vodních kanálů.

Vyjmutí zásuvky

Konkrétní způsob vyjmutí se může podle modelu spotřebiče lišit.

Obvyklý postup:

• pračku vypněte,
• zásuvku vysuňte až k dorazu,
• vyhledejte uvolňovací jazýček nebo pružný doraz,
• uvolňovací prvek přitlačte ve směru určeném konstrukcí,
• současně zásuvku vytáhněte rovně směrem ven,
• nepáčte zásuvku do strany,
• při odporu znovu zkontrolujte polohu dorazu.

U některých provedení se uvolňovací prvek nachází v prostoru komory pro aviváž nebo v její blízkosti.

Přendání předního čela

Díl 00700823 je dodáván bez pohledového předního panelu. Nepoškozené čelo původní zásuvky je proto nutné podle konstrukce spotřebiče přemontovat.

Při přendávání čela:

• nejprve si prohlédněte polohu všech západek,
• čelo uvolňujte postupně z jednotlivých upevňovacích bodů,
• plast nepáčte nadměrnou silou,
• neohýbejte studené a zkřehlé západky,
• porovnejte upevňovací body nové a původní zásuvky,
• čelo nasaďte rovně a rovnoměrně,
• ověřte zaklapnutí všech západek,
• zkontrolujte, že čelo neomezuje pohyb zásuvky.

Pokud je původní čelo prasklé nebo má ulomené upevnění, může být nutné objednat odpovídající panel samostatně. Barevné a designové provedení čela se liší podle konkrétního modelu pračky.

Doporučení k montáži

• Před montáží porovnejte novou zásuvku s původním dílem.
• Zkontrolujte uspořádání všech komor a vodicích prvků.
• Přendejte potřebné vložky a sifonové součásti.
• Vyčistěte pevný prostor dávkovače.
• Odstraňte zaschlý prací prostředek z bočních vodicích ploch.
• Zkontrolujte čistotu otvorů pro přívod vody.
• Novou zásuvku zasouvejte rovně.
• Nepoužívejte olej ani mazací tuk na vodicí části.
• Ověřte volný pohyb zásuvky v celé délce.
• Zkontrolujte správné dosednutí předního čela.

Výměna samotné výsuvné zásuvky běžně nevyžaduje rozebírání elektrických částí spotřebiče. Před hlubším čištěním nebo opravou pevného dávkovače však pračku odpojte od elektrické sítě a uzavřete přívod vody.

Kontrola správné funkce

Po montáži ověřte, že:

• zásuvka je nasazená ve správné orientaci,
• plynule se vysouvá a zasouvá,
• doraz zabrání jejímu samovolnému vypadnutí,
• přední panel správně navazuje na ovládací část pračky,
• sifonová vložka pevně drží,
• jednotlivé komory nejsou prasklé,
• zásuvka jde úplně zasunout,
• během napouštění voda nepřetéká přes přední okraj,
• prací prostředek je z příslušné komory vypláchnut,
• aviváž je během programu odebrána,
• po skončení programu nezůstává v zásuvce neobvykle velké množství vody.

Malé množství čisté vody může podle konstrukce spotřebiče v některé části zásuvky zůstat. Výrazné množství vody nebo neodebraná aviváž však obvykle vyžadují kontrolu sifonu a vodních kanálů.

Čištění zásuvky

Zásuvku pravidelně vyjímejte a čistěte, aby se v ní nehromadily zbytky pracích prostředků, aviváže a nečistoty.

Doporučený postup:

• zásuvku vyjměte podle návodu spotřebiče,
• odstraňte vyjímatelné sifonové a dávkovací vložky,
• opláchněte jednotlivé části vlažnou vodou,
• použijte měkký kartáček na drážky a úzké kanály,
• odstraňte zaschlý prací prostředek ze všech rohů,
• vyčistěte spodní část sifonové vložky,
• opláchněte zbytky čisticího prostředku,
• před sestavením nechte části oschnout,
• vložky vraťte do správné polohy.

Nepoužívejte ostré kovové předměty, které by mohly poškodit plastové kanály nebo zvětšit dávkovací otvory.

Čištění prostoru dávkovače

Po vyjmutí zásuvky lze měkkým hadříkem nebo kartáčkem vyčistit také přístupný prostor pevného dávkovače.

Zkontrolujte zejména:

• vodní otvory v horní části,
• boční vodicí plochy,
• zadní odtokovou oblast,
• zbytky pracího prášku,
• usazeniny aviváže,
• plíseň nebo slizké nečistoty,
• cizí předměty omezující zasunutí zásuvky.

Před čištěním hlubších částí spotřebič odpojte od elektrické sítě. Nestříkejte vodu přímo do ovládacího panelu ani na elektrické součásti.

Prevence usazenin a zápachu

• Nepřekračujte doporučené dávkování pracích prostředků.
• Aviváž neplňte nad značku maximální hladiny.
• Koncentrované prostředky řeďte pouze podle pokynů jejich výrobce.
• Pravidelně čistěte sifonovou vložku.
• Po praní ponechte zásuvku mírně vysunutou, aby mohla vyschnout.
• Odstraňujte rozlitý prostředek z přední části dávkovače.
• Pravidelně používejte program údržby pračky podle návodu.
• Nenechávejte tekuté prostředky dlouhodobě stát v zásuvce.

Kompatibilita a značky

Zásuvka dávkovače 00700823 se podle katalogových přiřazení používá u vybraných spotřebičů značek:

• Bosch
• Siemens
• Balay
• Neff
• Gaggenau
• Constructa u vybraných konstrukčně příbuzných spotřebičů

V některých odborných katalozích se díl objevuje také u spotřebičů jiných obchodních značek vyrobených na konstrukčně příbuzné platformě. Kompatibilitu však nelze určit pouze podle vzhledu zásuvky nebo názvu výrobce.

Kompatibilita a modelové řady

Díl se používá zejména u vybraných vestavných praček a vestavných kombinovaných praček se sušičkou.

Mezi katalogově uváděné modelové rodiny patří například:

• Bosch WIA
• Bosch WKD
• Bosch WVD
• Siemens WI12
• Siemens WK12D
• Siemens WK14D
• Siemens WK16D
• Siemens WD14D
• Neff V632
• Neff V654
• Balay 3TI
• Balay 3TW
• Gaggenau WD

Ověření kompatibility

Před objednáním vždy ověřte:

• úplné E-Nr. pračky nebo pračky se sušičkou,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 00700823,
• zkrácené označení 700823,
• celkový tvar původní zásuvky,
• uspořádání jejích tří komor,
• profil bočních vodicích částí,
• provedení předního čela a jeho západek,
• použitý sifonový nebo dávkovací díl,
• zda potřebujete pouze zásuvku, nebo celý dávkovací komplet.

Úplné označení může mít například podobu WIA24200FF/02, WKD28540GB/04, WK14D321EU/06 nebo V6540X1GB/07.

Index za lomítkem označuje konkrétní výrobní variantu. U stejného základního modelu mohou být podle data výroby použity rozdílné zásuvky, čela nebo sifonové vložky.

Typový štítek bývá u praček umístěn na vnitřní straně dveří, na rámu plnicího otvoru, za servisní klapkou nebo na zadní straně spotřebiče.

Upozornění

Katalogové číslo 00700823 označuje jednu originální bílou plastovou zásuvku dávkovače pracích prostředků pro vybrané pračky a kombinované pračky se sušičkou B/S/H/.

Zásuvka obsahuje tři oddělené dávkovací komory a má orientační rozměry 255 × 170 × 60 mm a hmotnost přibližně 241 g.

Na plastovém dílu se může nacházet výrobní označení 14 890 1785 00. Pro objednání je však rozhodující servisní číslo 00700823.

Jde o zásuvku bez pohledového předního čela. Čelo, sifonová vložka a další vnitřní díly nemusí být součástí balení a mohou se přendávat z původní zásuvky.

Ve veřejně dostupných podkladech není spolehlivě potvrzené starší nahrazované katalogové číslo B/S/H/.

Pokud v zásuvce zůstává voda nebo prací prostředek, nemusí být vadná samotná zásuvka. Zkontrolujte také sifon, vodní trysky, napouštěcí ventily, tlak vody a průchodnost dávkovacího systému.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. spotřebiče včetně výrobního indexu za lomítkem.

Dostupný tovar doručujeme zvyčajne do druhého pracovného dňa. Tovar dostupný u dodávateľa odosielame podľa aktuálnej dostupnosti. Presný termín doručenia uvidíte v košíku.

Nepoužitý tovar môžete vrátiť v zákonnej lehote. Pred vrátením nás prosím kontaktujte, aby sme vám pomohli overiť správny postup a prípadnú kompatibilitu dielu.
