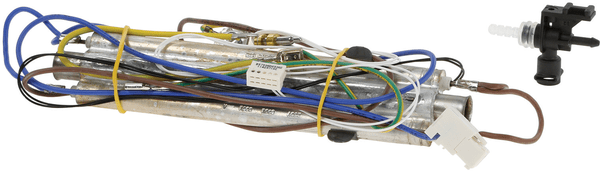

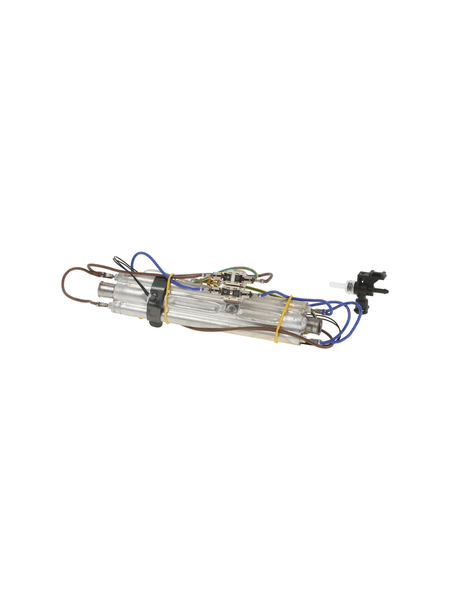

Kompletní průtokový ohřívač vody do automatického kávovaru

Tento kompletní průtokový ohřívač vody do automatického kávovaru je originální náhradní díl s kódem 12004535. Je určen pro vybrané plně automatické kávovary Bosch a Siemens podle přesného modelového označení E-Nr., například pro některá provedení Bosch VeroAroma a Siemens EQ.6. Sestava ohřívá protékající vodu na teplotu potřebnou pro přípravu kávy, výdej horké vody a podle programu také tvorbu páry. Výrobce ji dodává jako kompletní topnou sestavu s kabeláží, teplotním snímačem NTC a výstupním připojením ohřívače. Balení obsahuje 1 kompletní průtokový ohřívač.

K čemu slouží a kdy je potřeba výměna?

Průtokový ohřívač je součástí hydraulického systému kávovaru. Voda přivedená čerpadlem prochází topným tělesem, kde se rychle zahřívá na požadovanou teplotu. Teplotní snímač NTC sleduje zahřívání sestavy a předává informace řídicí elektronice spotřebiče.

Výměnu průtokového ohřívače doporučujeme zejména v těchto případech:

• Kávovar připravuje studenou nebo pouze vlažnou kávu.
• Spotřebič se nezahřeje a zůstává dlouho ve fázi spouštění.
• Kávovar zobrazí chybu související s ohřevem nebo teplotou.
• Výdej horké vody nebo páry nefunguje správně.
• Teplota nápojů výrazně kolísá.
• Topné těleso má přerušený elektrický obvod nebo svod na kostru.
• Teplotní snímač NTC vykazuje nesprávné nebo nestabilní hodnoty.
• Z tělesa ohřívače nebo jeho připojení uniká voda.
• Na elektrických kontaktech jsou stopy přehřátí, oxidace nebo připálení.
• Servisní diagnostika potvrdila závadu kompletní topné sestavy.

Vlastnosti a výhody

Tento originální náhradní díl BSH je vyroben podle původních specifikací výrobce. Díky tomu:

• Ohřívá vodu protékající hydraulickým systémem kávovaru.
• Podporuje přípravu kávy, horké vody a páry podle funkcí spotřebiče.
• Obsahuje integrovaný teplotní snímač NTC.
• Dodává se s příslušnou elektrickou kabeláží topné sestavy.
• Obsahuje výstupní připojení ohřívané vody.
• U kompatibilních modelů odpovídá původnímu hydraulickému a elektrickému provedení.
• Správně spolupracuje s čerpadlem, průtokoměrem a řídicí elektronikou kávovaru.
• Je vhodný jako přímá náhrada vadné nebo netěsné topné sestavy.
• Dodává se jako 1 kompletní sestava průtokového ohřívače.

Provedení a použití

Díl 12004535 je v katalozích uváděn jako průtokový ohřívač, topné těleso kávovaru, kompletní topná sestava, ohřívač vody s NTC, instantaneous water heater, heating element assembly, Durchlauferhitzer nebo Heizungsbaugruppe komplett mit Verdrahtung und NTC.

Sestava obsahuje průtokové topné těleso, elektrické připojení a teplotní snímač NTC. Výrobce ji popisuje jako kompletní topnou sestavu s kabeláží, NTC a výstupním připojením ohřívače.

Díl je doložen například pro vybraná provedení automatických kávovarů Bosch řad TES603, TES605, TES607 a TIS65 a Siemens řad TE603, TE604, TE605, TE607, TE613, TE615, TE617, TE651, TE653, TE654, TE655, TE657 a TE658. Přesná kompatibilita závisí na celém označení E-Nr. včetně výrobního indexu za lomítkem.

Ohřívač není samostatnou spařovací jednotkou, čerpadlem ani kompletním hydraulickým systémem. Jde o část kávovaru, jejímž hlavním úkolem je ohřev protékající vody.

Další hadice, těsnění, spony, čerpadlo, průtokoměr, ventily, řídicí elektronika a montážní držáky nemusí být součástí dodávky, pokud nejsou výslovně uvedeny v nabídce.

Související díly

Při výměně doporučujeme zkontrolovat také přívodní a výstupní hadice, těsnicí O-kroužky, spojovací spony, čerpadlo, průtokoměr, keramický nebo rozdělovací ventil a elektrické konektory.

Pokud kávovar neohřívá vodu, nemusí být příčinou pouze samotné topné těleso. Stejný problém může způsobit poškozený snímač, kabeláž, tepelná ochrana, řídicí elektronika nebo nedostatečný průtok vody.

Pokud z ohřívače uniká voda, zkontrolujte také protilehlé hadicové přípojky a těsnění. Samotná výměna topné sestavy nemusí odstranit únik způsobený poškozeným konektorem nebo O-kroužkem.

Pokud byl původní ohřívač silně zanesený vodním kamenem, doporučujeme prověřit také průchodnost ventilů, hadic a dalších částí hydraulického systému.

Při poškozených nebo přehřátých elektrických konektorech je nutné opravit také protilehlou kabeláž. Uvolněný kontakt může poškodit nový ohřívač nebo způsobit další elektrickou závadu.

Doporučení k používání a údržbě

Kávovar pravidelně odvápňujte podle upozornění spotřebiče, tvrdosti používané vody a pokynů výrobce. Usazeniny vodního kamene zhoršují přenos tepla a mohou omezit průtok vody ohřívačem.

Používejte pouze odvápňovací prostředky určené pro automatické kávovary. Nevhodné kyseliny nebo čisticí přípravky mohou poškodit těsnění, hadice a kovové části hydraulického systému.

Odvápňovací program vždy dokončete a následně proveďte všechny požadované proplachovací cykly čistou vodou.

Nádržku na vodu pravidelně čistěte a používejte čistou pitnou vodu. Nečistoty mohou poškodit čerpadlo, ventily a průtokové cesty.

Pokud kávovar začne připravovat výrazně chladnější nápoje, prodlužuje se jeho zahřívání nebo se objevují neobvyklé zvuky, spotřebič nechte zkontrolovat dříve, než dojde k úplnému poškození ohřívače.

Kávovar nepoužívejte při viditelném úniku vody. Kapalina může poškodit elektrické kontakty, řídicí elektroniku a další vnitřní části.

Doporučení k montáži

Před výměnou kávovar vypněte, odpojte síťovou vidlici ze zásuvky a nechte spotřebič zcela vychladnout. Uvnitř ohřívače může zůstávat horká voda a tlak.

Vyjměte nádržku na vodu, odkapávací misku, zásobník kávové sedliny a další odnímatelné části. Přístup k ohřívači vyžaduje demontáž krytů spotřebiče.

Před odpojením hadic a kabeláže si vyfotografujte jejich přesnou polohu, orientaci a vedení. Jednotlivé přípojky mohou mít podobný vzhled, ale odlišnou funkci.

Hydraulické spoje rozpojujte opatrně. Zachyťte zbytkovou vodu a zkontrolujte stav těsnicích O-kroužků, spojek a zajišťovacích spon.

Elektrické konektory odpojujte za jejich pevnou izolovanou část, nikoli tahem za vodiče. Zkontrolujte, zda nejsou kontakty uvolněné, zoxidované nebo tepelně poškozené.

Původní ohřívač uvolněte z držáků a vyjměte ve stejné orientaci, v jaké je namontován. Dávejte pozor, aby nedošlo k poškození okolních hadic a kabelových svazků.

Novou sestavu namontujte do původní polohy. Hadice musí být zasunuté až na doraz, opatřené správnými těsněními a bezpečně zajištěné předepsanými sponami.

Elektrickou kabeláž a snímač NTC připojte přesně podle původního zapojení nebo servisní dokumentace. Vodiče nesmějí být skřípnuté, napnuté ani vedené v kontaktu s horkými částmi.

Po sestavení proveďte kontrolu těsnosti při plnění a ohřevu. Následně ověřte správnou teplotu nápoje, funkci výdeje horké vody a případně páry.

Vzhledem ke kombinaci síťového napětí, vysoké teploty a tlakového vodního systému doporučujeme výměnu svěřit osobě se zkušenostmi s opravami automatických kávovarů.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu průtokového ohřívače podle přesného modelového označení E-Nr. vašeho automatického kávovaru Bosch nebo Siemens. Rozhodující je také výrobní index uvedený za lomítkem, například /03, /05, /07, /09, /10 nebo /11.

Díl 12004535 představuje 1 kompletní topnou sestavu s kabeláží, teplotním snímačem NTC a výstupním připojením ohřívače. Nejedná se o kompletní hydraulický systém kávovaru ani o spařovací jednotku.

Před objednáním zkontrolujte také stav hadic, těsnění, přípojek a elektrických konektorů. Tyto součásti nemusí být automaticky součástí balení a při poškození je může být nutné objednat samostatně.

Průtokové ohřívače mohou mít podobný vzhled, ale lišit se elektrickými parametry, snímačem, polohou vývodů, hydraulickými přípojkami a způsobem upevnění.

Samotný vzhled, rozměry nebo obecné označení kávovaru proto nejsou pro správný výběr dostačující. Rozhodující je vždy katalogové přiřazení ke kompletnímu označení spotřebiče uvedenému na jeho typovém štítku.
