12005712 Rukoväť panvice

Čelní madlo zásuvky dávkovače pracích prostředků do pračky

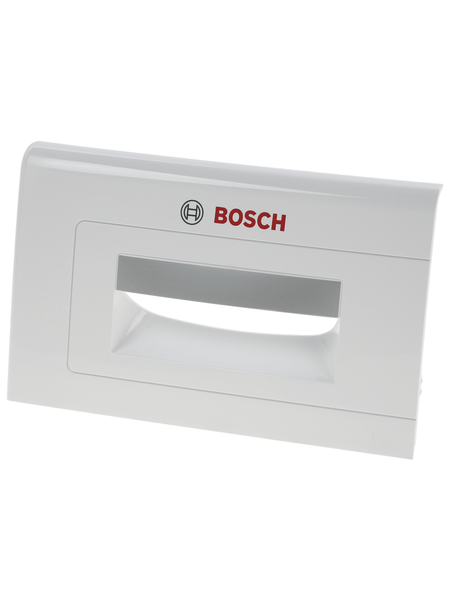

Toto čelní madlo zásuvky dávkovače pracích prostředků do pračky je originální náhradní díl BSH s kódem 12005712. Je určeno pro vybrané pračky Bosch podle přesného modelového označení E-Nr. a výrobního indexu. Madlo tvoří viditelnou přední část zásuvky na prací prostředky a umožňuje její pohodlné vysunutí a zasunutí. Výrobce díl označuje jako Schalengriff Master weiß/silber, tedy bílo-stříbrné čelní madlo v provedení Master. Balení obsahuje 1 samostatné čelní madlo zásuvky dávkovače.

K čemu slouží a kdy je potřeba výměna?

Madlo je upevněno na přední části výsuvné zásuvky dávkovače pracích prostředků. Vytváří její pohledovou část a místo pro uchopení při vysouvání zásuvky před plněním pracím prostředkem, aviváží nebo dalším přípravkem povoleným výrobcem pračky.

Nejedná se o madlo hlavních plnicích dvířek pračky a díl nemá žádnou funkci v mechanismu zámku dvířek.

Výměnu madla doporučujeme zejména v těchto případech:

• Čelní panel nebo úchopová část jsou prasklé.
• Z madla je ulomený kus plastu.
• Upevňovací západky na zadní straně jsou prasklé nebo chybějí.
• Madlo nedrží pevně na těle zásuvky dávkovače.
• Přední panel odstává nebo není správně zarovnaný s ovládacím panelem pračky.
• Zásuvku nelze za madlo bezpečně vysunout.
• Madlo se při každém použití uvolňuje nebo vypadává.
• Bílo-stříbrný povrch je výrazně mechanicky poškozený.
• Původní madlo bylo poškozeno páčením nebo násilným vysunutím zablokované zásuvky.
• Původní přední část zásuvky chybí.

Vlastnosti a výhody

Tento originální náhradní díl BSH je vyroben podle původních specifikací výrobce. Díky tomu:

• Vytváří pohledovou přední část zásuvky dávkovače pracích prostředků.
• Umožňuje pohodlné vysouvání a zasouvání zásuvky.
• Má originální bílo-stříbrné barevné provedení.
• U kompatibilních praček odpovídá původnímu tvaru a rozměrům.
• Navazuje na design předního ovládacího panelu spotřebiče.
• Obsahuje upevňovací prvky odpovídající určenému tělu zásuvky.
• Je vhodné jako přímá náhrada poškozeného nebo chybějícího původního madla.
• Nahrazuje také několik starších katalogových provedení.
• Dodává se jako 1 samostatné čelní madlo.

Provedení a rozměry

Díl 12005712 je v katalozích uváděn jako madlo zásuvky dávkovače, čelní panel násypky, rukojeť dávkovače pracích prostředků, dispenser drawer handle, tray handle-dispenser nebo Schalengriff.

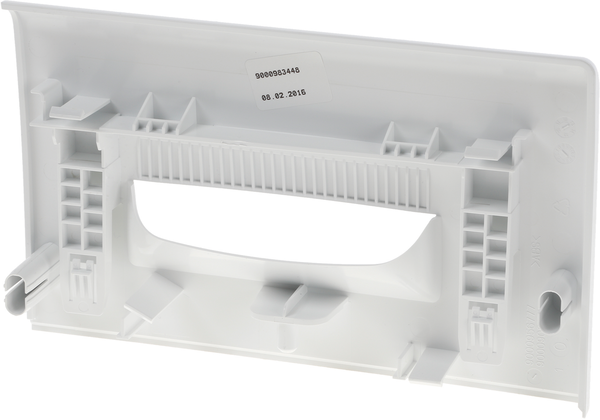

Madlo je vyrobeno z plastu a má bílo-stříbrné provedení označované výrobcem jako Master weiß/silber. Jedná se o viditelnou pohledovou část umístěnou na přední straně zásuvky dávkovače.

Orientační rozměry dílu jsou:

• Délka: přibližně 220 mm.
• Šířka: přibližně 135 mm.
• Výška: přibližně 39 mm.
• Hmotnost: přibližně 119 g.
• Materiál: plast.
• Barva: bílá se stříbrným prvkem.

Rozměry jsou orientační a nemají nahrazovat kontrolu kompatibility podle E-Nr. Podobně velká madla mohou mít odlišné západky, zadní konstrukci nebo barevné provedení.

Jedná se o samostatné čelní madlo. Kompletní zásuvka dávkovače, vnitřní dělicí vložky, násypka, sifon aviváže, vložka pro tekutý prací prostředek a těleso dávkovače uvnitř pračky nejsou součástí dodávky.

Nahrazené díly

Aktuální díl 12005712 nahrazuje následující starší katalogové kódy:

• 12007210
• 12006324

Pokud je v dokumentaci pračky nebo na původním dílu uveden některý z těchto kódů, může být madlo 12005712 jeho aktuální náhradou. Rozhodující je vždy přiřazení ke kompletnímu označení spotřebiče.

Související díly

Při výměně madla doporučujeme zkontrolovat také vlastní tělo zásuvky dávkovače, upevňovací západky, dělicí vložky jednotlivých komor, sifon aviváže a vodicí plochy zásuvky.

Pokud je poškozené nejen madlo, ale také zadní tělo zásuvky nebo jeho upevňovací body, nemusí výměna samotného čelního dílu stačit. V takovém případě může být nutná kompletní zásuvka dávkovače.

Pokud jde zásuvka obtížně vysouvat, bývá častou příčinou usazený prací prostředek, aviváž nebo vodní kámen ve vodicích plochách. Nejprve zásuvku a její uložení důkladně vyčistěte.

Pokud zásuvka po zasunutí odstává, zkontrolujte správné nasazení madla, polohu vnitřních vložek a případnou deformaci vlastního těla zásuvky.

Pokud z prostoru dávkovače vytéká voda, příčinou obvykle není samotné čelní madlo. Prověřte průchodnost komor, sifon aviváže, přívodní trysky, usazeniny v tělese dávkovače a správné zasunutí zásuvky.

Poškozené upevňovací západky neopravujte nevhodným lepidlem. Uvolněná část by mohla bránit správnému zasouvání zásuvky nebo se oddělit při používání.

Doporučení k používání a údržbě

Zásuvku vysouvejte plynulým tahem za střední úchopovou část. Netahejte pouze za jeden okraj madla, protože by mohlo docházet k jednostrannému namáhání upevňovacích západek.

Pokud se zásuvka zadrhává, nevysouvejte ji násilím. Nejprve ověřte, zda není zablokovaná zatvrdlým pracím prostředkem nebo nesprávně nasazenou vnitřní vložkou.

Zásuvku dávkovače pravidelně vyjměte a odstraňte zbytky pracího prostředku, aviváže a další usazeniny.

Madlo čistěte měkkým hadříkem nebo houbičkou, teplou vodou a běžným jemným čisticím prostředkem.

Nepoužívejte ocelové drátěnky, abrazivní pasty, rozpouštědla ani agresivní chemické přípravky. Mohly by poškrábat nebo poškodit bílo-stříbrný povrch.

Nepoužívejte vroucí vodu. Příliš vysoká teplota může plastové madlo nebo jeho upevňovací prvky deformovat.

Možnost mytí jednotlivých částí zásuvky v myčce nádobí ověřte v návodu pračky. Pro zachování pohledového povrchu madla je vhodnější šetrné ruční mytí.

Před opětovným sestavením nechte všechny části důkladně vyschnout a zkontrolujte průchodnost komor dávkovače.

Nepokládejte na vysunutou zásuvku těžké předměty a neopírejte se o ni. Madlo ani tělo zásuvky nejsou určeny k přenášení zatížení.

Doporučení k výměně

Před zahájením výměny pračku vypněte a odpojte od elektrické sítě.

Zásuvku dávkovače vysuňte do krajní polohy. Podle konstrukce konkrétního modelu stiskněte uvolňovací prvek v prostoru prostřední komory a zásuvku z pračky úplně vyjměte.

Zásuvku položte na měkkou podložku, aby nedošlo k poškrábání nového ani původního čelního dílu.

Před rozebráním si prohlédněte nebo vyfotografujte polohu upevňovacích západek a jednotlivých vložek.

Původní madlo uvolňujte rovnoměrně podle konstrukce zásuvky. Plastové západky nepáčte nadměrnou silou ani kovovým nástrojem.

Zkontrolujte, zda na těle zásuvky nezůstaly ulomené části původního madla a zda nejsou poškozené protilehlé upevňovací body.

Nové madlo nasaďte ve správné orientaci a postupně přitlačte, dokud všechny západky bezpečně nezapadnou.

Ověřte, že madlo po celém obvodu správně dosedá, neviklá se a nikde neodstává.

Zásuvku vložte zpět do pračky a několikrát bez použití násilí vyzkoušejte její úplné vysunutí a zasunutí.

Pokud madlo nelze nasadit bez nadměrné síly, ověřte katalogovou kompatibilitu a stav těla zásuvky. Nesprávný díl se nepokoušejte upravovat broušením nebo odřezáváním západek.

Kompatibilita a značky

Díl 12005712 je určen pro vybrané předem plněné pračky Bosch řady WAW. V katalozích se objevuje zejména u některých spotřebičů z modelových skupin WAW20, WAW24, WAW28 a WAW32.

Mezi dohledatelné příklady patří vybraná provedení:

• Bosch WAW20460IL a WAW20468IL.
• Bosch WAW24420GR, WAW24440PL, WAW24460EU a WAW24460IL.
• Bosch WAW24468IL, WAW24469IL, WAW24520IL, WAW24540PL a WAW24549IT.
• Bosch WAW24748IT.
• Bosch WAW28420AU, WAW28440AU, WAW28440SG a WAW28440OE.
• Bosch WAW28460AU, WAW28460IL, WAW28468IL, WAW28469IL a WAW28480SG.
• Bosch WAW28520IL, WAW28540, WAW28540GR, WAW28540OE, WAW28549IT a WAW28560TR.
• Bosch WAW28720SG, WAW28750GB a WAW28768SN.
• Bosch WAW32471FG, WAW32472FG, WAW32540, WAW32541, WAW32560GC, WAW32560ME a WAW32590.

U jednotlivých modelů se kompatibilita může lišit podle výrobního indexu za lomítkem. Uvedení základního modelu bez indexu proto samo o sobě nepotvrzuje použitelnost dílu.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu madla podle přesného modelového označení E-Nr. vaší pračky Bosch. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 12005712 představuje 1 bílo-stříbrné čelní madlo zásuvky dávkovače pracích prostředků.

Nejedná se o madlo plnicích dvířek pračky, kliku zámku dvířek ani kompletní zásuvku dávkovače.

Tělo zásuvky, dělicí vložky, sifon aviváže, vložka pro tekutý prací prostředek, vnitřní těleso dávkovače a další součásti nejsou automaticky součástí dodávky.

Díl nahrazuje starší kódy 12007210 a 12006324.

Podobná madla se mohou lišit odstínem, stříbrným dekorem, rozměry, tvarem úchopu a rozmístěním upevňovacích západek.

Samotná podobnost podle fotografie nebo základního označení WAW proto není pro správný výběr dostačující. Rozhodující je katalogové přiřazení ke kompletnímu označení spotřebiče uvedenému na typovém štítku.
