12007587 Elektronická modul k myčce nádobí

Výkonový řídicí modul do myčky nádobí

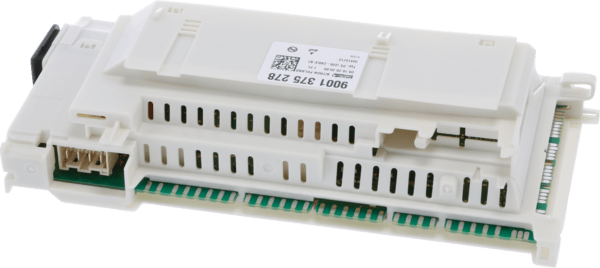

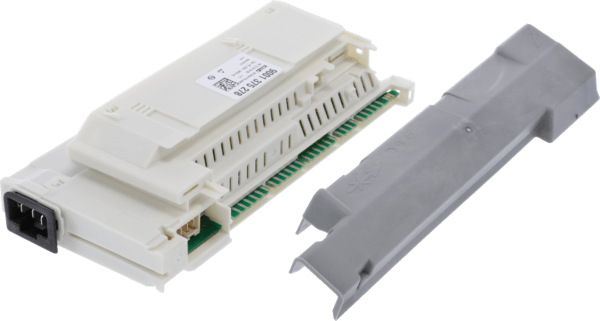

Tento výkonový řídicí modul do myčky nádobí je originální náhradní díl Bosch s kódem 12007587. Je určen pro vybrané myčky nádobí Bosch podle přesného modelového označení E-Nr. Modul řídí a napájí jednotlivé elektrické součásti spotřebiče podle zvoleného programu a údajů přijímaných ze snímačů.

U tohoto dílu je uváděno označení Power module program. Modul proto může být dodáván v provedení, které vyžaduje naprogramování, konfiguraci nebo přenos specifických dat pro konkrétní myčku. Před objednáním a montáží je nutné ověřit nejen kompatibilitu podle E-Nr., ale také požadavky na uvedení elektroniky do provozu.

K čemu slouží a kdy je potřeba výměna?

Výkonový modul je jednou z hlavních elektronických součástí myčky nádobí. Podle pokynů ovládací elektroniky a aktuální fáze programu spíná nebo reguluje připojené spotřebiče, například čerpadla, ventily, topný systém a další elektrické prvky podle konstrukce konkrétního modelu.

Výměna modulu může být potřebná zejména v následujících případech:

• Myčka se nezapne, přestože je napájení spotřebiče v pořádku.
• Program se nespustí nebo se opakovaně zastavuje ve stejné fázi.
• Některá elektrická součást nedostává napájení, přestože je sama funkční.
• Myčka nenapouští, neohřívá, nevypouští nebo nespouští čerpadlo a diagnostika potvrdila závadu elektroniky.
• Na modulu jsou patrné spálené součástky, poškozené vodivé cesty nebo známky přehřátí.
• Do prostoru elektroniky pronikla voda nebo vlhkost.
• Spotřebič hlásí chybový kód související s výkonovým modulem nebo komunikací elektroniky.
• Servisní diagnostika potvrdila vnitřní závadu řídicího modulu.

Vlastnosti a funkce

Tento originální elektronický díl Bosch je určen pro konkrétní elektrické a programové provedení kompatibilních myček nádobí. Díky tomu:

• Řídí nebo napájí vybrané elektrické součásti myčky.
• Spolupracuje s ovládacím panelem, snímači a další elektronikou spotřebiče.
• Zajišťuje správné pořadí jednotlivých kroků mycího programu.
• Je určen jako náhrada původního vadného výkonového modulu.
• U kompatibilního modelu odpovídá původním konektorům a elektrickému zapojení.
• Může vyžadovat naprogramování nebo konfiguraci pro konkrétní E-Nr. spotřebiče.
• Jedná se o originální díl s katalogovým číslem 12007587.

Provedení a použití

Díl 12007587 je v katalozích náhradních dílů uváděn jako výkonový modul, řídicí modul, výkonová elektronika, elektronická jednotka, control module, power module, programmed power module, Steuermodul nebo Leistungsmodul.

Modul je obvykle umístěn v chráněném prostoru ve spodní nebo dveřní části myčky podle konstrukce konkrétního modelu. Je připojen k napájení, kabelovým svazkům, ovládací elektronice a jednotlivým elektrickým součástem spotřebiče.

Nejde o univerzální elektroniku použitelnou v libovolné myčce. Moduly se mohou lišit nejen fyzickým provedením, ale také firmwarem, parametrizací, programovou variantou a konfigurací připojených součástí.

Programování a konfigurace modulu

U tohoto dílu je nutné předem ověřit, zda je dodáván již naprogramovaný pro konkrétní spotřebič, nebo zda musí být po montáži nastaven servisním diagnostickým zařízením.

Bez správného programu nebo konfigurace může modul:

• Neumožnit spuštění myčky.
• Hlásit chybu elektroniky nebo komunikace.
• Nesprávně ovládat připojené součásti.
• Nerozpoznat konkrétní výbavu a programy spotřebiče.
• Vyžadovat přenos dat z původního modulu nebo načtení konfigurace podle E-Nr.

Samotná mechanická montáž správně vypadajícího modulu proto nemusí stačit k obnovení funkce myčky.

Související díly a diagnostika

Před výměnou doporučujeme zkontrolovat také napájecí kabel, síťový filtr, kabelové svazky, konektory, ovládací panel, čerpadla, topné těleso, ventily, snímače a dveřní zámek.

Závada připojené součásti může výkonový modul poškodit. Pokud se nový modul namontuje bez odstranění původní příčiny, může dojít k jeho opětovnému poškození.

Zejména doporučujeme prověřit:

• Zkrat nebo svod topného systému.
• Poškozené čerpadlo nebo ventil.
• Zatečení vody do elektrické části.
• Prodřenou nebo přerušenou kabeláž.
• Spálené, zkorodované nebo uvolněné konektory.
• Správnou komunikaci mezi ovládacím a výkonovým modulem.

Chybový kód sám o sobě nemusí vždy dokazovat vadný modul. Stejný projev může způsobovat porucha snímače, kabeláže nebo součásti, kterou elektronika ovládá.

Doporučení k používání a ochraně elektroniky

Myčku používejte pouze s funkčním ochranným uzemněním a správným elektrickým připojením. Elektroniku může poškodit přepětí, vlhkost, únik vody, přehřátí nebo zkrat v některé z připojených součástí.

Pokud se myčka chová nepravidelně, je cítit zápach po spálené elektronice nebo opakovaně vybavuje jistič či proudový chránič, spotřebič odpojte od elektrické sítě a dále jej nepoužívejte do provedení odborné kontroly.

Modul nevystavujte elektrostatickému výboji, vlhkosti ani mechanickému namáhání. Elektronickou desku nechytejte za součástky a vodivé kontakty.

Doporučení k montáži

Před opravou odpojte myčku od elektrické sítě, uzavřete přívod vody a podle potřeby ji vysuňte z kuchyňské linky. Vyčkejte, dokud se nevybijí elektrické součásti spotřebiče.

Před odpojením původního modulu si přesně zaznamenejte polohu všech konektorů a vedení kabelových svazků. Konektory uvolňujte za jejich plastová tělesa, nikoli tahem za vodiče.

Nový modul namontujte do původního držáku a všechny konektory připojte pouze do odpovídajících pozic. Kabeláž nesmí být přiskřípnutá, napnutá ani vedena v kontaktu s ostrými, horkými nebo pohyblivými částmi.

Po montáži může být nutné provést programování, konfiguraci, servisní inicializaci nebo funkční test diagnostickým zařízením. Proto doporučujeme výměnu svěřit kvalifikovanému servisnímu technikovi.

Jde o součást pracující se síťovým napětím. Neodborná manipulace představuje riziko úrazu elektrickým proudem, poškození spotřebiče nebo požáru.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu výkonového modulu podle přesného modelového označení E-Nr. a výrobního čísla FD vaší myčky nádobí Bosch. Elektronické moduly se mohou lišit hardwarem, programem, firmwarem, konfigurací, konektory i podporovanou výbavou spotřebiče.

Samotný vzhled desky, shodné pouzdro nebo podobné označení elektronických součástek nejsou pro správný výběr dostačující. Rozhodující je celé označení spotřebiče včetně indexu za lomítkem a případně také výrobní série.

Před nákupem doporučujeme ověřit, zda je modul dodáván naprogramovaný, nebo zda bude po instalaci vyžadovat servisní konfiguraci. Elektronické díly po připojení nebo naprogramování zpravidla nelze považovat za nepoužité.
