12009195 Rukoväť panvice

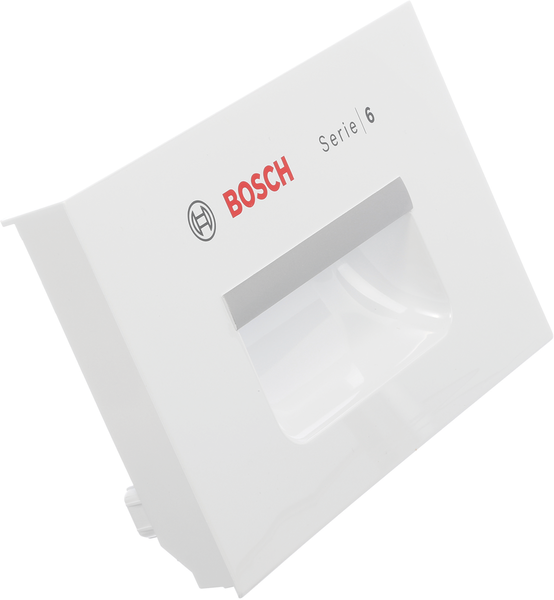

Madlo zásuvky dávkovače pračky se sušičkou Bosch 12009195

Originální madlo zásuvky dávkovače pracích prostředků B/S/H/ 12009195 je určeno pro vybrané vestavné kombinované pračky se sušičkou Bosch modelových řad WKD28541 a WKD28542.

Tvarované miskové madlo slouží k pohodlnému uchopení, vysunutí a opětovnému zasunutí zásuvky, do které se dávkuje prací prostředek, aviváž nebo další prostředek určený pro konkrétní prací program.

Katalogové číslo 12009195 označuje samostatné madlo dávkovače. Nejde o celou zásuvku na prací prostředek, horní ani spodní těleso dávkovače a zpravidla ani o kompletní sestavený dávkovací modul.

Hlavní vlastnosti

• Originální náhradní díl B/S/H/
• miskové madlo zásuvky dávkovače pracích prostředků,
• určené pro vybrané vestavné pračky se sušičkou Bosch,
• používané zejména u modelových řad WKD28541 a WKD28542,
• umožňuje pohodlné vysouvání zásuvky dávkovače,
• tvarované provedení zapuštěného úchytu,
• mechanická součást bez elektrického zapojení,
• bez elektronických nebo pohyblivých elektrických částí,
• upevňuje se k odpovídající části dávkovací zásuvky,
• dodává se jako samostatný katalogový díl,
• nenahrazuje kompletní zásuvku ani celé těleso dávkovače.

Funkce madla

Madlo tvoří uživatelsky přístupnou část zásuvky dávkovače pracích prostředků. Při běžném používání slouží jako úchopová plocha, za kterou lze zásuvku vysunout z přední části spotřebiče.

Správně namontované madlo umožňuje:

• pohodlně vysunout zásuvku před vložením pracího prostředku,
• rovnoměrně přenášet tahovou sílu na přední část zásuvky,
• zasunout dávkovač do jeho pracovní polohy,
• vyjmout zásuvku při pravidelném čištění,
• zachovat původní vzhled přední části spotřebiče,
• omezit nevhodné tahání přímo za okraje plastové zásuvky.

Madlo samo neovlivňuje množství přiváděné vody, dávkování pracího prostředku ani řízení pracího programu. Jeho funkce je výhradně mechanická.

Miskové provedení madla

Díl je v odborných katalozích označován jako miskové madlo nebo zapuštěný úchyt. Uchopovací prostor je vytvořen v těle madla tak, aby úchyt výrazně nevyčníval před okolní povrch.

Toto konstrukční provedení pomáhá:

• zachovat kompaktní přední plochu spotřebiče,
• omezit riziko zachycení oděvu o vystupující rukojeť,
• umožnit otevření zásuvky prsty vloženými do zapuštěného prostoru,
• rovnoměrně přenášet sílu při vysouvání zásuvky,
• sladit úchyt s konstrukcí vestavného spotřebiče.

Přesný tvar, odstín a povrchové provedení musí odpovídat konkrétnímu spotřebiči a jeho výrobnímu indexu.

Umístění ve spotřebiči

Madlo se nachází v přední části zásuvky dávkovače pracích prostředků. Zásuvka je umístěna v horní oblasti předního ovládacího panelu pračky se sušičkou.

Madlo spolupracuje zejména s těmito součástmi:

• výsuvnou zásuvkou dávkovače,
• předním panelem nebo čelem zásuvky,
• bočními vodicími částmi zásuvky,
• dorazem zabraňujícím samovolnému vytažení,
• pevným horním a spodním tělesem dávkovače.

Přesné upevnění závisí na konstrukci konkrétní výrobní varianty.

Rozdíl mezi madlem a ostatními částmi dávkovače

Madlo 12009195 je úchopová část používaná při otevírání a zavírání zásuvky.

Zásuvka dávkovače je výsuvná nádoba s oddělenými komorami pro prací prostředek, aviváž a případně prostředek pro předpírku.

Přední čelo zásuvky může tvořit pohledovou část navazující na ovládací panel. Podle konstrukce může být madlo jeho součástí nebo se k němu připevňuje samostatně.

Horní část dávkovače obsahuje kanály a otvory, kterými je voda rozváděna do jednotlivých komor zásuvky.

Spodní část dávkovače zachycuje vodu s pracím prostředkem a odvádí ji prostřednictvím hadice do prací vany.

Sifonová vložka se obvykle nachází v prostoru pro aviváž a zajišťuje její vypláchnutí po napuštění potřebného množství vody.

Jednotlivé součásti mají vlastní katalogová čísla a nejsou automaticky obsaženy v balení madla 12009195.

Technická specifikace

• Výrobce: B/S/H/
• Katalogové číslo: 12009195
• Typ výrobku: madlo zásuvky dávkovače pracích prostředků
• Další označení: miskové madlo, zapuštěný úchyt, rukojeť dávkovače
• Typ spotřebiče: vestavná kombinovaná pračka se sušičkou
• Hlavní modelová řada: Bosch WKD285
• Umístění: přední část zásuvky dávkovače
• Funkce: ruční vysouvání a zasouvání zásuvky
• Ovládání: mechanické
• Elektrické zapojení: bez elektrického připojení
• Prodejní jednotka: 1 samostatné madlo

Rozměry madla

Přesná šířka, výška, hloubka a rozteče upevňovacích prvků nejsou ve veřejně dostupných katalogových podkladech k dílu 12009195 spolehlivě uvedeny.

Při porovnávání s původním dílem je nutné zkontrolovat zejména:

• celkovou šířku pohledové části,
• výšku a hloubku úchopového prostoru,
• zakřivení přední plochy,
• tvar horní a spodní hrany,
• polohu upevňovacích západek,
• rozteč montážních bodů,
• směr zasunutí do předního čela,
• návaznost na původní zásuvku dávkovače,
• úplné E-Nr. spotřebiče.

Samotná podobnost vzhledu nebo přibližných rozměrů nezaručuje kompatibilitu. Madla různých zásuvek mohou mít podobný tvar, ale odlišné západky, rozteče nebo profil spojení.

Materiál a barevné provedení

Přesné materiálové označení a barva dílu nejsou ve veřejných katalogových podkladech jednoznačně uvedeny.

Při objednání proto doporučujeme nevycházet pouze z fotografie nebo obecného popisu barvy. Rozhodující je:

• originální katalogové číslo 12009195,
• katalogové přiřazení k E-Nr. spotřebiče,
• tvar původního madla,
• provedení upevňovacích prvků,
• vzhled okolního čela zásuvky.

Nový originální díl se může od dlouhodobě používaného madla mírně lišit odstínem nebo povrchovou strukturou v důsledku stárnutí, čištění a působení pracích prostředků na původní součást.

Konstrukční provedení

Madlo je tvarováno tak, aby odpovídalo přední části dávkovací zásuvky a umožňovalo její opakované vysouvání bez potřeby samostatného vystupujícího držadla.

Konstrukce může zahrnovat:

• pohledovou přední plochu,
• zapuštěný úchopový prostor,
• zadní výztužné části,
• upevňovací západky,
• vodicí nebo polohovací výstupky,
• dorazové plochy navazující na čelo zásuvky.

Upevňovací části nesmí být před montáží prasklé, deformované nebo nadměrně ohnuté.

Obsah dodávky

Katalogové číslo 12009195 označuje:

• 1× originální madlo zásuvky dávkovače pracích prostředků.

Součástí katalogového čísla nejsou automaticky:

• celá zásuvka dávkovače,
• přední čelo zásuvky, pokud je vedeno jako samostatný díl,
• horní těleso dávkovače,
• spodní těleso dávkovače,
• sifonová vložka aviváže,
• vložka pro tekutý prací prostředek,
• napouštěcí ventily,
• vodní hadice,
• spojovací hadice mezi dávkovačem a vanou,
• montážní šrouby nebo další upevňovací materiál, pokud nejsou součástí skutečného balení.

Před výměnou zkontrolujte, zda jsou ostatní části původní zásuvky nepoškozené a lze je znovu použít.

Katalogové označení

Originální objednací číslo:

• 12009195

Ve veřejně dostupných katalogových podkladech nebylo nalezeno spolehlivě potvrzené starší nahrazované číslo ani novější oficiální náhrada.

Na samotném madle se může nacházet vylisované výrobní, materiálové nebo formové označení. Takové číslo nemusí být objednacím číslem náhradního dílu.

Pro objednání používejte katalogové číslo 12009195 a úplné E-Nr. spotřebiče.

Kdy je vhodná výměna?

Výměna madla může být potřebná, pokud:

• je madlo prasklé,
• je část úchopového prostoru odlomená,
• jsou poškozené upevňovací západky,
• madlo nedrží na zásuvce nebo předním čele,
• při vysouvání se odděluje od zásuvky,
• je pohledová plocha výrazně deformovaná,
• ostrý lom představuje riziko poranění,
• nelze zásuvku běžným způsobem uchopit,
• původní madlo zcela chybí.

Pokud se madlo při vysouvání opakovaně uvolňuje, je nutné zkontrolovat také protilehlé upevňovací body na čele nebo těle zásuvky.

Možné příčiny poškození

Madlo se může poškodit zejména:

• prudkým nebo šikmým tahem při otevírání,
• vysouváním zásuvky přes zanesené nebo zablokované vodicí plochy,
• páčením při demontáži,
• nesprávným nasazením upevňovacích západek,
• nárazem do otevřené zásuvky,
• pádem vyjmuté zásuvky na tvrdou podlahu,
• nadměrným mechanickým tlakem,
• působením nevhodného čisticího prostředku,
• stárnutím a křehnutím materiálu,
• opakovaným vytahováním zásuvky za jednu stranu madla.

Pokud zásuvka klade velký odpor, není vhodné řešit problém silnějším tahem. Nejprve vyčistěte vodicí plochy a zkontrolujte, zda není zásuvka nebo pevné těleso dávkovače deformované.

Rozlišení závady madla a zásuvky

Poškozené madlo se obvykle projevuje prasklinou, ulomenou úchopovou částí nebo uvolněním z přední části zásuvky.

Poškozené čelo zásuvky může mít prasklé protilehlé otvory nebo západky, takže na něm nové madlo nebude správně držet.

Poškozená zásuvka může mít ulomené boční vedení, deformované komory nebo poškozený doraz.

Zanesené vodicí plochy způsobují zvýšený odpor při otevírání a mohou vést k opakovanému přetěžování madla.

Znečištěný dávkovač může způsobit zadržování vody nebo pracího prostředku, ale samotná výměna madla tento problém nevyřeší.

Vyjmutí zásuvky dávkovače

Konkrétní způsob vyjmutí se může podle výrobní varianty lišit.

Obvyklý postup:

• spotřebič vypněte,
• zásuvku vysuňte až k mechanickému dorazu,
• vyhledejte uvolňovací jazýček nebo pružný doraz,
• uvolňovací prvek stiskněte ve směru určeném konstrukcí,
• zásuvku vytáhněte rovně směrem ven,
• nevyklánějte ji násilím do stran,
• při odporu znovu zkontrolujte polohu uvolňovacího prvku.

Před demontáží madla si zaznamenejte jeho orientaci a způsob spojení s čelem zásuvky.

Doporučení k výměně madla

• Vyjměte zásuvku dávkovače ze spotřebiče.
• Vyprázdněte a očistěte jednotlivé komory.
• Porovnejte nové madlo s původním dílem.
• Zkontrolujte počet a polohu všech upevňovacích západek.
• Prohlédněte protilehlé montážní body na zásuvce nebo jejím čele.
• Původní madlo uvolňujte postupně z jednotlivých upevnění.
• Nepáčte pohledovou plochu ostrým kovovým nástrojem.
• Nové madlo nasaďte ve stejné orientaci jako původní díl.
• Jednotlivé západky zatlačujte rovnoměrně.
• Zkontrolujte úplné zajištění všech montážních bodů.
• Před vrácením zásuvky vyzkoušejte pevnost spojení mírným tahem.

Pokud nové madlo nelze nasadit běžnou silou, nepokoušejte se západky upravovat řezáním, broušením nebo zahříváním. Nejprve znovu ověřte katalogové číslo a kompatibilitu.

Kontrola správné montáže

Po výměně ověřte, že:

• madlo je namontované ve správné orientaci,
• pohledová plocha rovnoměrně dosedá,
• všechny západky jsou správně zajištěné,
• mezi madlem a čelem nevznikla nadměrná mezera,
• madlo se při mírném tahu neuvolňuje,
• zásuvku lze plynule vysunout,
• zásuvku lze úplně zasunout,
• madlo nenaráží do okolního ovládacího panelu,
• zásuvka drží ve správné pracovní poloze,
• při manipulaci nevzniká praskání nebo deformace.

První kontrolu proveďte s prázdnou a čistou zásuvkou.

Čištění a údržba

Madlo lze při běžné údržbě čistit společně se zásuvkou dávkovače.

Doporučený postup:

• zásuvku vyjměte ze spotřebiče,
• povrch madla otřete měkkým hadříkem,
• použijte vlažnou vodu a jemný běžný čisticí prostředek,
• vyčistěte prostor uvnitř zapuštěného úchytu,
• odstraňte zbytky pracího prostředku z hran a spojů,
• opláchněte zbytky čisticího prostředku,
• před montáží nechte díl oschnout.

Nepoužívejte:

• ocelové drátěnky,
• abrazivní čisticí prášky,
• ostré škrabky,
• aceton, benzín nebo silná rozpouštědla,
• velmi horkou vodu,
• nadměrnou sílu při čištění upevňovacích západek.

Na vodicí plochy zásuvky ani upevnění madla nenanášejte olej nebo mazací tuk. Mazivo může zachytávat nečistoty a zbytky pracích prostředků.

Prevence dalšího poškození

• Zásuvku vysouvejte tahem ve směru jejího vedení.
• Netahejte pouze za jeden okraj madla.
• Při zvýšeném odporu zásuvku nejprve vyjměte a vyčistěte.
• Nenechávejte otevřenou zásuvku vystavenou nárazu.
• Nepokládejte na vysunutou zásuvku těžké předměty.
• Pravidelně odstraňujte zaschlé zbytky pracích prostředků.
• Při demontáži madla nepoužívejte nadměrné páčení.
• Zásuvku po čištění nasaďte rovně do vodicích ploch.

Kompatibilita a značky

Madlo zásuvky dávkovače 12009195 je podle dostupných katalogových přiřazení určeno pro vybrané spotřebiče značky:

• Bosch

Výrobce součásti je skupina B/S/H/, avšak veřejně dostupné katalogy nepotvrzují použití tohoto konkrétního čísla u všech značek skupiny.

Nelze proto automaticky předpokládat kompatibilitu s pračkami nebo pračkami se sušičkou Siemens, Neff, Balay, Constructa, Gaggenau nebo dalších značek pouze na základě podobného vzhledu.

Kompatibilita a modelové řady

Díl je doložen zejména pro vybrané vestavné kombinované pračky se sušičkou Bosch následujících modelových rodin:

• Bosch WKD28541
• Bosch WKD28542

Ověření kompatibility

Před objednáním vždy ověřte:

• úplné E-Nr. pračky se sušičkou,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 12009195,
• tvar původního madla,
• rozmístění jeho upevňovacích západek,
• provedení předního čela zásuvky,
• stav protilehlých upevňovacích bodů,
• zda potřebujete pouze madlo, nebo také zásuvku či další část dávkovače.

Úplné označení může mít například podobu WKD28541EU/07 nebo WKD28542EU/02. Index za lomítkem označuje konkrétní výrobní variantu a může být pro výběr dílu rozhodující.

Typový štítek bývá umístěn na rámu plnicího otvoru, na vnitřní straně dveří, za spodní servisní klapkou nebo na zadní části spotřebiče.

Upozornění

Katalogové číslo 12009195 označuje jedno originální miskové madlo zásuvky dávkovače pracích prostředků B/S/H/.

Díl je určen zejména pro vybrané vestavné kombinované pračky se sušičkou Bosch řad WKD28541 a WKD28542.

Nejde o celou zásuvku, kompletní dávkovač, jeho horní nebo spodní těleso ani napouštěcí ventil.

Přesné rozměry, materiálové označení, barva a starší nahrazovaná katalogová čísla nejsou ve veřejně dostupných podkladech spolehlivě potvrzeny, a proto je nelze použít jako hlavní kritérium výběru.

Pokud se nové madlo neupevní k původní zásuvce, zkontrolujte také stav jejího předního čela a protilehlých západek. Poškozené upevňovací body mohou vyžadovat výměnu dalšího samostatného dílu.

Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr. spotřebiče včetně výrobního indexu za lomítkem.
