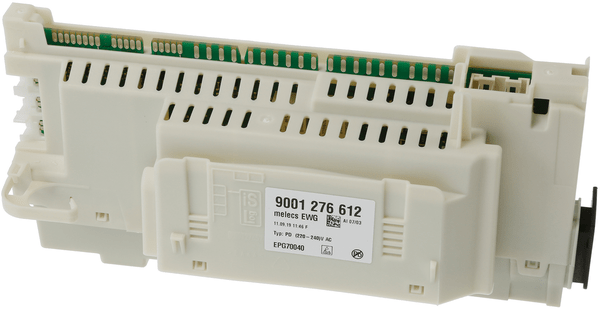

12020729 Modul elektroniky k myčce nádobí

Naprogramovaný výkonový modul do myčky nádobí

Tento naprogramovaný výkonový modul do myčky nádobí je originální náhradní díl s kódem 12020729. Je určen pro vybrané myčky nádobí Bosch a Siemens a další kompatibilní spotřebiče skupiny BSH podle přesného modelového označení E-Nr. Modul řídí a spíná důležité elektrické části myčky během jednotlivých fází programu. Jedná se o výkonovou elektroniku dodávanou s programovým nastavením pro určené modely spotřebičů.

K čemu slouží a kdy je potřeba výměna?

Výkonový modul přijímá povely z ovládacího systému myčky a podle zvoleného programu ovládá připojené elektrické komponenty. Může řídit například čerpadla, ohřev vody, ventily, dávkovací systém a další prvky podle konstrukce konkrétní myčky nádobí.

Výměnu výkonového modulu doporučujeme zejména v těchto případech:

• Myčka se nezapne, přestože je napájení spotřebiče v pořádku.
• Spotřebič nereaguje na zvolený program nebo se program nespustí.
• Mycí program se opakovaně přerušuje nebo zůstává v určité fázi.
• Myčka neovládá správně čerpadlo, ohřev, ventil nebo jinou připojenou součást.
• Na elektronické desce jsou viditelné spálené, prasklé nebo jinak poškozené součástky.
• Modul byl poškozen vlhkostí, přepětím nebo elektrickým zkratem.
• Spotřebič zobrazuje chybový kód související s výkonovou elektronikou.
• Závada modulu byla potvrzena odbornou diagnostikou a měřením.

Vlastnosti a výhody

Tento originální náhradní díl BSH je vyroben a naprogramován podle původních specifikací výrobce. Díky tomu:

• Řídí a spíná hlavní elektrické komponenty myčky nádobí.
• Je dodáván s programovým nastavením pro určené modely spotřebičů.
• U kompatibilních myček odpovídá původnímu elektrickému a konstrukčnímu provedení.
• Obsahuje správné konektory pro připojení kabelových svazků spotřebiče.
• Pomáhá obnovit správný průběh mycích programů.
• Umožňuje opravu spotřebiče bez výměny celé myčky nádobí.
• Je vhodný jako přímá náhrada původního vadného výkonového modulu.
• Programová konfigurace odpovídá pouze stanoveným modelovým variantám.

Provedení a použití

Díl 12020729 je v katalozích uváděn jako naprogramovaný výkonový modul, výkonová elektronika, řídicí výkonová deska, elektronický modul myčky, programmed power module, power control module, Leistungsmodul programmiert nebo module de puissance programmé. Je určen pro elektronické řízení vybraných myček nádobí.

Jedná se o naprogramovanou elektronickou jednotku. Konkrétní funkce jednotlivých výstupů, rozmístění konektorů a softwarové nastavení závisí na modelu a výrobní variantě spotřebiče.

Ovládací panel, displej, tlačítka, kabelový svazek, čerpadla, ventily, snímače, plastový kryt elektroniky ani další součásti myčky nemusí být součástí dodávky a podle konkrétního provedení se přenášejí z původní sestavy.

Související díly

Při výměně doporučujeme zkontrolovat také ovládací modul, kabelové svazky, elektrické konektory, síťový filtr, oběhové a vypouštěcí čerpadlo, topný systém, napouštěcí ventil, snímače a zámek dveří.

Pokud myčka nefunguje správně, nemusí být příčinou samotný výkonový modul. Podobné projevy může způsobit přerušený vodič, vypálený konektor, vadné čerpadlo, topné těleso, ventil, snímač, zámek dveří nebo nedostatečné napájecí napětí.

Před montáží nové elektroniky je důležité odstranit původní příčinu závady. Zkratované čerpadlo, poškozený topný systém nebo vlhkost v kabeláži mohou nový modul znovu poškodit.

Doporučení k používání a údržbě

Myčku používejte pouze s řádně uzemněným elektrickým připojením odpovídajícím požadavkům výrobce. Opakované výkyvy napětí, přepětí nebo poškozené síťové připojení mohou elektronické moduly poškodit.

Pravidelně kontrolujte těsnost vodního systému a stav prostoru ve spodní části spotřebiče. Voda nebo dlouhodobě zvýšená vlhkost v blízkosti elektroniky může způsobit korozi kontaktů, svod nebo zkrat.

Na elektronický modul ani jeho konektory nepoužívejte vodu, čisticí prostředky, oleje nebo kontaktní přípravky, které nejsou výslovně určeny pro danou opravu.

Při opakovaném vybavování jističe nebo proudového chrániče spotřebič dále nepoužívejte. Nejprve je nutné odborně zkontrolovat izolaci, kabeláž a všechny výkonové spotřebiče myčky.

Doporučení k montáži

Před výměnou myčku odpojte od elektrické sítě, uzavřete přívod vody a ověřte nepřítomnost napětí. Výkonový modul může být podle konstrukce spotřebiče umístěn ve dveřích, spodní části nebo bočním prostoru myčky.

Před odpojením původní elektroniky si vyfotografujte polohu všech konektorů a kabelových svazků. Konektory uvolňujte za jejich plastové tělo, nikoli tahem za vodiče.

Zkontrolujte, zda konektory nejsou vypálené, zkorodované nebo uvolněné. Poškozené připojení je nutné opravit před instalací nového modulu, jinak může docházet k přehřívání nebo opakovaným závadám.

Nový modul vložte do původního držáku nebo ochranného krytu a všechny konektory připojte na správná místa. Kabely musí být vedeny tak, aby se nedotýkaly ostrých, pohyblivých nebo horkých částí spotřebiče.

Po montáži může být podle konstrukce myčky nutné provést kontrolní, testovací nebo inicializační postup. Diagnostiku a výměnu síťově napájené elektroniky by měla provádět osoba s odpovídající odbornou kvalifikací.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu naprogramovaného výkonového modulu podle přesného modelového označení E-Nr. a výrobního indexu vaší myčky nádobí. Elektronické moduly mohou vypadat shodně a používat podobné konektory, přesto se mohou lišit programovým vybavením, elektrickými parametry a určením pro konkrétní variantu spotřebiče.

Samotný vzhled desky, číslo uvedené na některé elektronické součástce nebo podobné rozmístění konektorů nejsou pro správný výběr dostačující. Rozhodující je vždy katalogový kód náhradního dílu přiřazený ke kompletnímu označení E-Nr. myčky.
